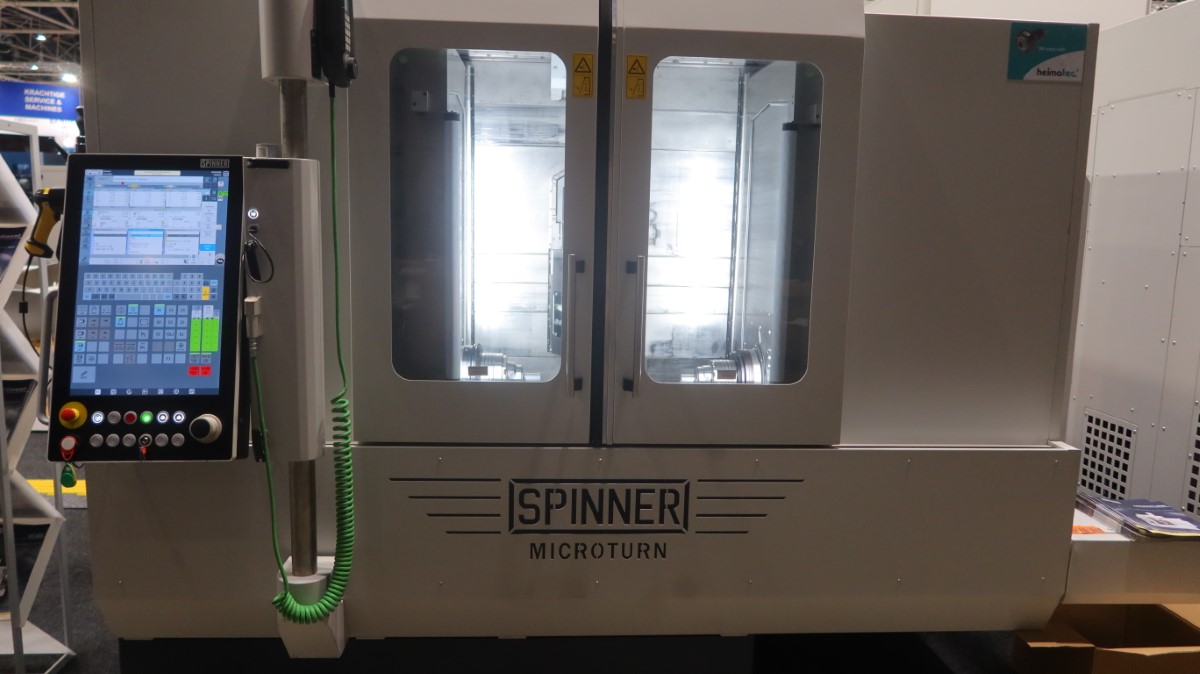

Multitasking heeft de laatste jaren enorm aan populariteit gewonnen. Dit is met name te danken aan het feit dat je over een groot gereedschapmagazijn beschikt voor alle bewerkingen. En dat magazijn vullen is makkelijker dan gereedschappen in een revolver instellen. Limas demonstreerde op de TechniShow aan de hand van de Spinner Microturn dat zo’n revolver echter nog steeds voordelen biedt, met name qua snelheid. De Duitse machinebouwer voegt behalve een revolver ook nog vaste gereedschapsposities toe aan de B-as.
Waar andere fabrikanten van multitasking machines revolvers als een optie toevoegen aan de B-as, slaat Spinner bij de Microturn een andere weg in. Deze revolver zit standaard in de machine met de mogelijkheid om twee keer twaalf gereedschappen te gebruiken. De revolver zit precies in het hart van de machine met één of twee spillen en beschikt over een Y-as.

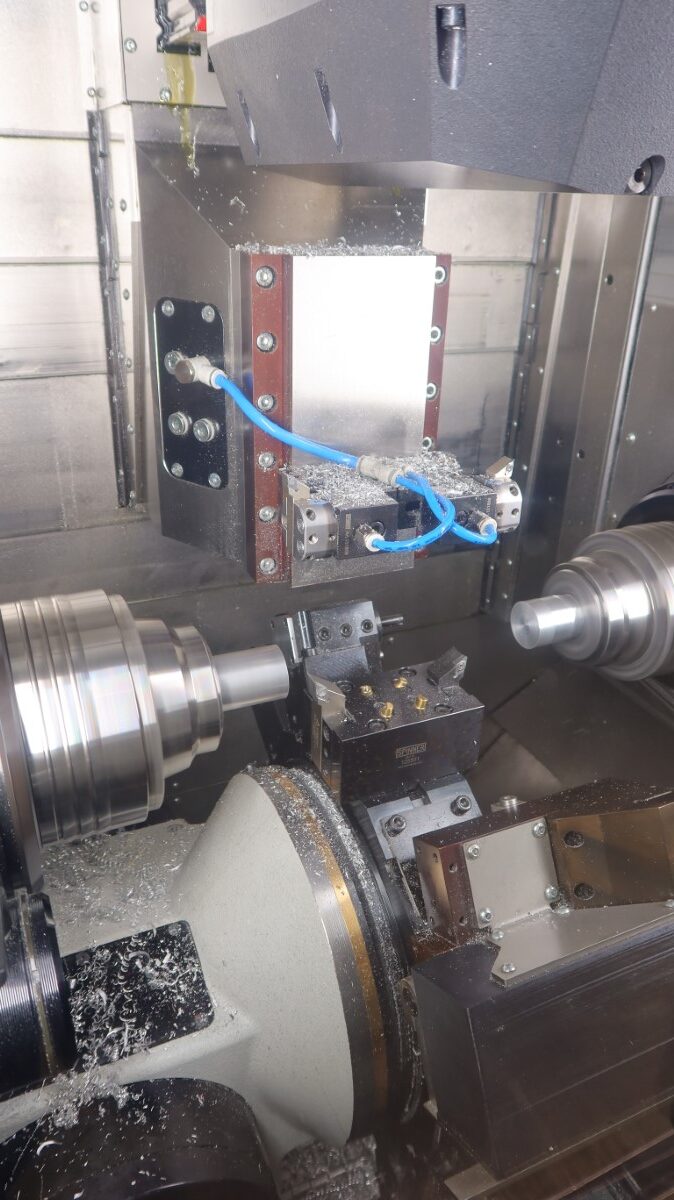

De beweging in in de spil, niet in het werkstuk
Beweging in de spil
“Het grote verschil met andere machines is dat bij ons de beweging in de spil zit”, zegt Hans Blomen, directeur-eigenaar van Limas. “De spil gaat naar het gereedschap, dat is het grote verschil met andere machines.” Deze beide spillen (in de LTBS-uitvoering) beschikken elk over een X- en een Z-as (600 mm respectievelijk 350 mm met een positioneernauwkeurigheid beter dan 1 micron), de revolver beschikt over een Y-as. “Het is een heel dynamische machine. Niet voor zware producten, maar voor kleine tot middelgrote complexe onderdelen met een diameter tot 150 mm en een lengte van 250 mm.”
Tijdwinst
Spinner heeft bij de Microturn voor deze bijzondere opbouw gekozen om in de bewerking tijd te winnen. “Als je veelvuldig van gereedschap moet wisselen, is de revolver nu eenmaal sneller dan een B-as”, vervolgt Hans Blomen. De revolver heeft twaalf of zestien posities voor BM45T houders, die eventueel dubbel uitgevoerd kunnen worden. Dit betekent dus dat men over een behoorlijk aantal (aangedreven) gereedschappen in de revolver beschikt waardoor je deze vaak in de machine kunt laten en niet bij elk nieuw product gereedschappen moet wisselen. Het andere voordeel van de constructie die Spinner toepast, is dat men met de beide spillen twee producten gelijktijdig kan bewerken. Er kan op de hoofd- en subspil gelijktijdig worden gedraaid en gefreesd; de subspil heeft een overnamefunctie van het werkstuk voor compleet afwerken in één keer. Als extra voegt Spinner aan de Microturn nog een aantal stationaire gereedschapsposities toe. “Je kunt dit gebruiken om te voordraaien of juist voor de finishbewerking”, legt Blomen uit. “Omdat het nulpunt van dit stationaire gereedschap altijd gelijk is en het gereedschap aan het frame is bevestigd en dus zeer stabiel is, garandeert dit een zeer hoge positioneer- en herhaalnauwkeurigheid.”

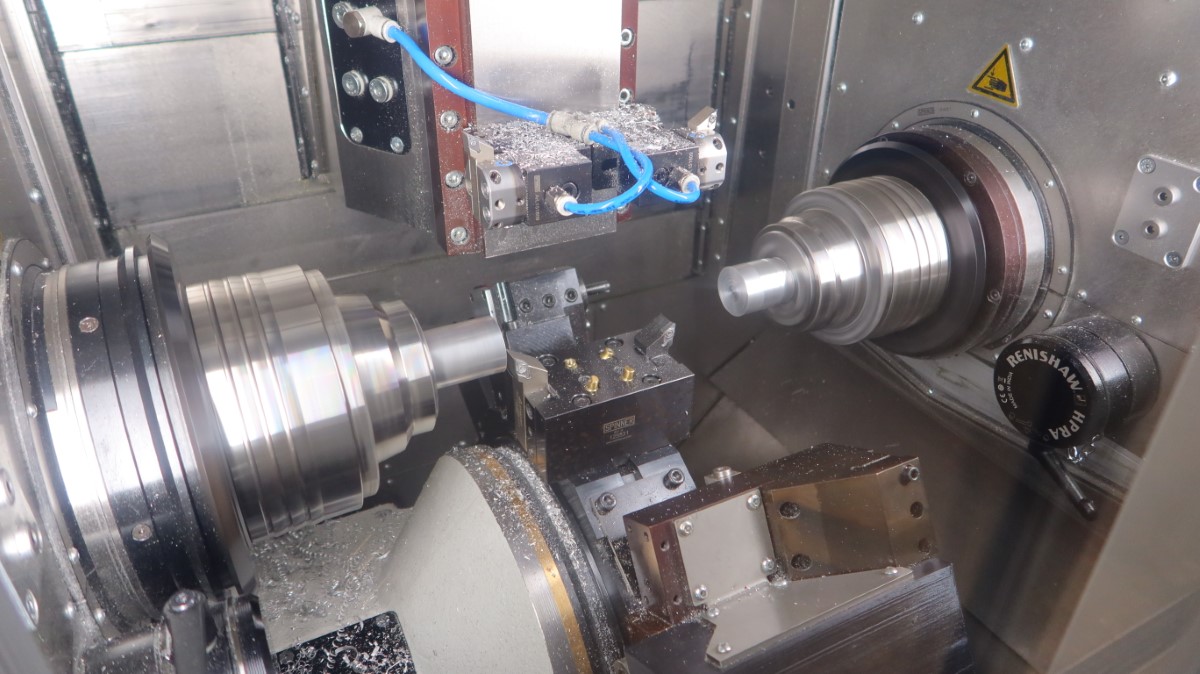

Wisselen van gereedschap gaat snel
B-as met Y-as
Ook het wisselen van de gereedschappen in de B-as , die ook in de Y-richting kan bewegen, verloopt bij de Microturn snel. Dat komt doordat er niet gewisseld wordt vanuit een kettingmagazijn aan de zijkant van de machine maar aan de bovenkant. Enkel de B-as hoeft gedraaid te worden om het gereedschap te wisselen. Deze freeskop (HSK40 en maximaal 12.000 toeren) is gekoppeld aan een magazijn met 64 posities. Spinner biedt meerdere automatiseringsoplossingen aan: staflader of robotbelading van bovenaf of aan de voorkant. De Microturn is geschikt voor hard draaien en universeel bewerken. Eventueel kan nog een slijpspil geïntegreerd worden, deze komt dan in plaats van de B. Hier komt dan een rondslijp gereedschap en in het midden komen twee slijpspillen voor inwendig slijpen. Spinner noemt de versie dan Microgrind.
Optische industrie
Programmeren van de machine kan het beste via CAM software. CAM-software is nodig om het maximale uit de machine te halen door alle bewegingen aan elkaar te koppelen en deze te optimaliseren voor de cyclustijden. Hans Blomen: “Doordat de beweging in het product zit heb je veel meer variatiemogelijkheden in de bewerking; beide assen die je nodig hebt zitten dicht bij het product.” Onder andere Esprit heeft al een post processor ontwikkeld voor de Spinner Microturn. Limas ziet in Nederland onder meer interesse vanuit de optische industrie en de semicon voor het nauwkeurig bewerken van complexe delen. Spinner bouwt de Microturn volledig in de fabriek in Sauerlach.
