Renishaw demonstreert de nieuwe Equator-X 500 op de Precisiebeurs. Deze nieuwe meetmachine voor op de productievloer kan zowel vergelijkend als absoluut meten. De productiviteit is vergelijkbaar met die van twee CMM’s.

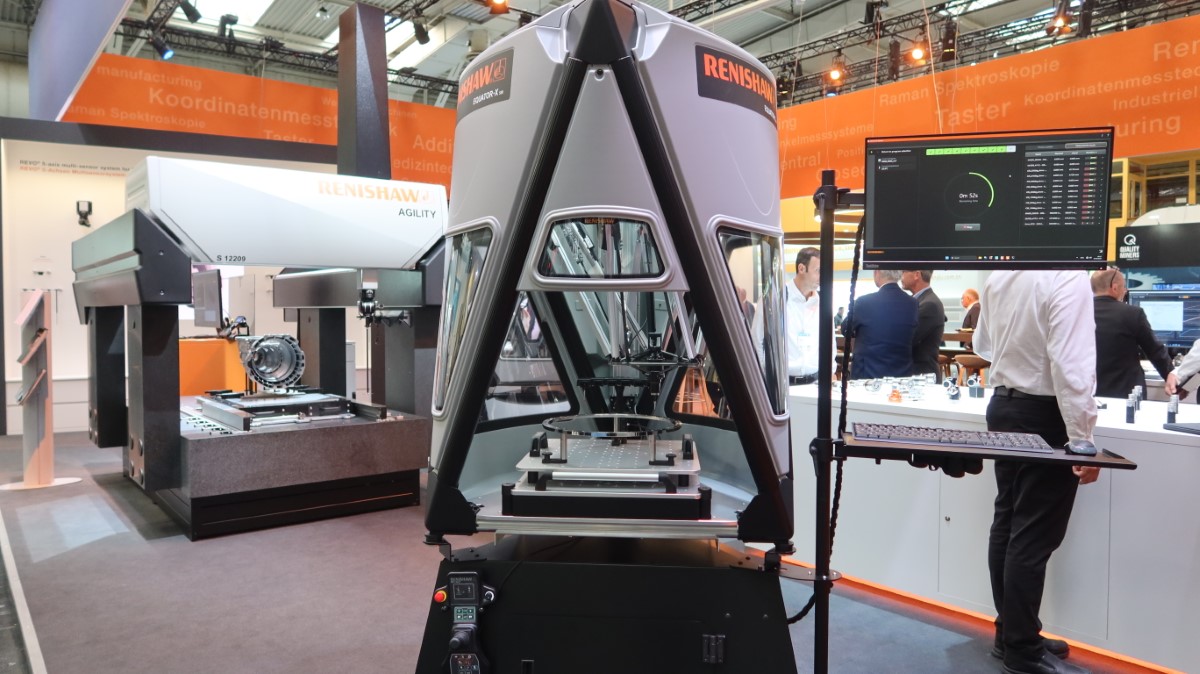

Eind september beleefde de Equator-X 500 Dual Mode de officiële première op de EMO in Hannover; half november staat de nieuwe meetmachine op de Precisiebeurs in Den Bosch.
Druk weghalen bij de meetkamer
Renishaw heeft deze nieuwe en grotere Equator ontwikkeld omdat men merkt dat steeds meer verspanende bedrijven aan de machine willen meten. Gareth Tomkinson, Business Development Manager / Smart Manufacturing Ambassador bij Renishaw, ziet als de belangrijkste redenen hiervoor automatisering en de kortere levenscyclus van componenten. Daarnaast worden de batchgroottes kleiner. Deze ontwikkelingen leggen zoveel druk op meetkamers dat bedrijven op zoek gaan naar oplossingen om aan de machine meten. Dan kan men de druk van de meetkamer afhalen. Bij automatisering kan men bovendien de meetdata gebruiken om te bewaken of het proces binnen toleranties blijft.
Vergelijkend en absoluut meten

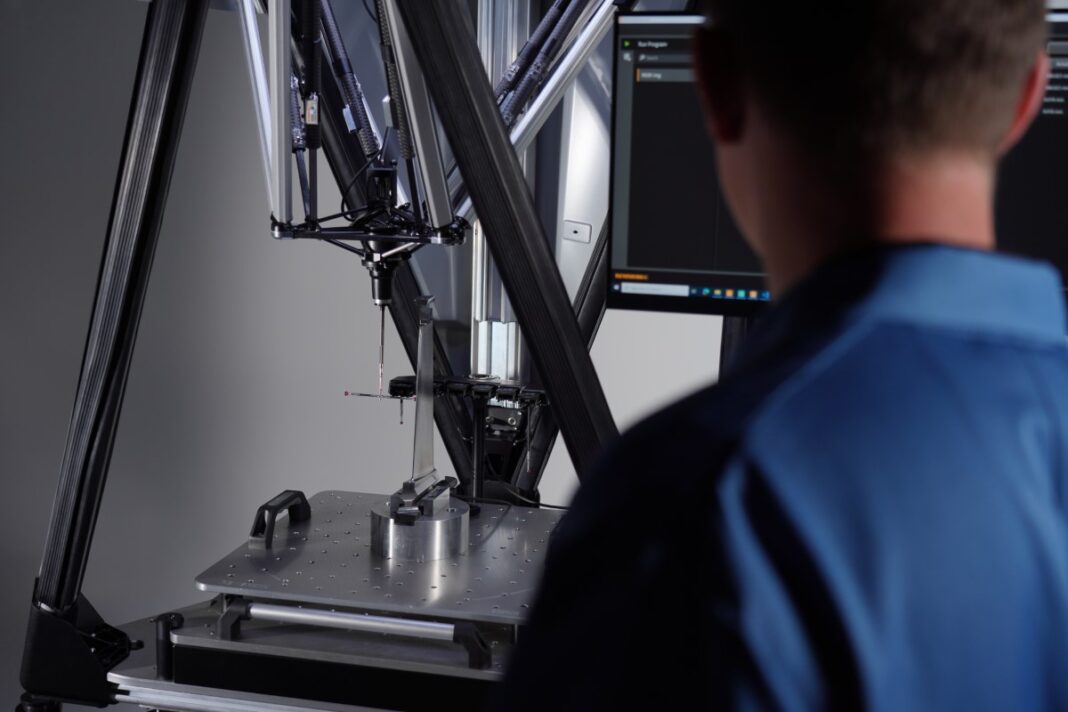

De gewone Equator doet vergelijkend meten. Het nieuwe Equator platform kan behalve vergelijkend meten ook absoluut meten. Het absoluut meten gebeurt dankzij het bijzondere aandrijfconcept veel sneller dan met een klassieke 3-assige CMM, terwijl de nauwkeurigheid in dezelfde orde van grootte ligt. “Het ontwerp van de Equator-X™ 500 is uniek”, zegt Gareth Tomkinson. Renishaw gebruikt een zeer snelle Hexapod aandrijving om de meettaster te bewegen. De hoge stijfheid van de carbon stangen zorgt voor een absoluut minimale doorbuiging wat de meetnauwkeurigheid ten goede komt. Deze wordt verder verhoogd doordat het aandrijfframe volledig gescheiden is van het meetframe met de meetkop. De snelle bewegingen van de meettaster hebben geen enkele invloed op het metrologie frame.
In Solutions Magazine Najaar 2025 staat een uitgebreid artikel over de nieuwe meetmachine van Renishaw
Tien keer sneller dan CMM
De Euqator X 500 meet bij een absolute meten tien keer sneller dan een 3-assige CMM. Testen die Renishaw in de eigen productie heeft gedaan, wijzen uit dat de cyclustijd 35 tot 90 procent korter is, afhankelijk van de complexiteit en het formaat van het werkstuk dat je meet. De snelheid gaat niet ten koste van nauwkeurigheid. Bij vergelijkend meten haalt de nieuwe machine scansnelheden tot 500 mm/s (herhaalbaarheid +/- 2 µm); bij absoluut meten tot 250 mm/2 (nauwkeurigheid ISO 10360 norm; 2,1 µm + L/300), net als een CMM).
Veiligheidssystemen voor invloed temperatuur
Met een speciale temperatuursensor wordt vlak voor de meting de werkstuktemperatuur gemeten en de software corrigeert automatisch hiervoor. Zo heeft Renishaw in de software van de Equator-X™ 500 verschillende veiligheidssystemen ingebouwd om te voorkomen dat de meetresultaten beïnvloed worden door de temperatuur. Als bijvoorbeeld de werkstuktemperatuur tijdens een meting sterk zakt, dan geeft het systeem aan dat om die reden de metingen niet geldig zijn.
Renishaw staat met de Equator-X 500 op een speciale stand voor de nieuwe meetmachine op de Precisiebeurs (12 en 13 november in Den Bosch) op stand H6-359
