Werth heeft met de gepatenteerde VideoCheck HA aangetoond dat het tot wel 1 miljoen microboorgaten (≤ 100 µm) kan meten binnen een kwartier. Dat is inclusief de evaluatie van de meetresultaten.

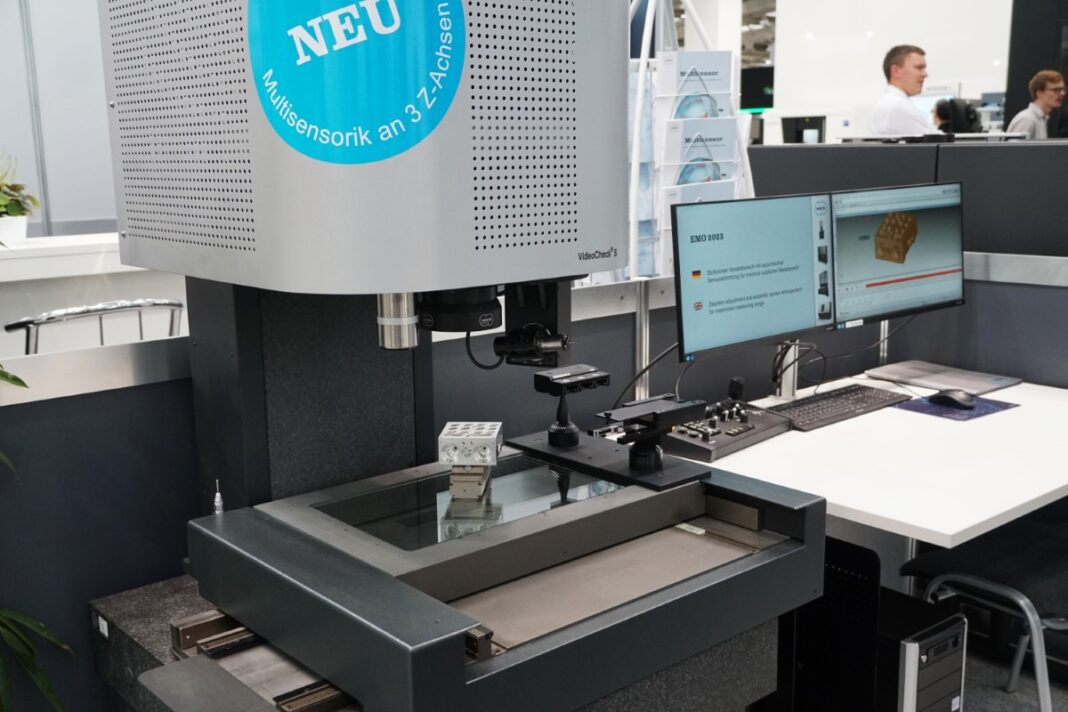

Werth, een van de exposanten op Manufacturing Technology Conference, heeft de Werth VideoCheck multisensor coördinatenmeetmachine speciaal ontwikkeld voor het snel meten van precisiecomponenten waarbij de toleranties in het micrometer bereik liggen. Een voorbeeld van zo’n product is een geperforeerd glazen paneel van 600 bij 600 mm met daarin tot wel 1 miljoen microgaten voor de halfgeleiderindustrie. Een 100% kwaliteitscontrole van zowel de positie, diameter en oriëntatie van de boorgaten, evenals de vlakheid, is noodzakelijk.

20.000 megapixels

Het Duitse meetconcern zet hiervoor de multisensor technologie uit eigen huis in.  Met een gepatenteerde rasterscanning HD wordt een beeld gemaakt van de plaat, in een resolutie van maximaal 20.000 megapixels. Rasterscanning is vele malen sneller dan andere meettechnieken. Binnen kwartier kan Werth de positie, diameter en de mal van 1 miljoen boorgaten meten en evalueren. Het meetconcern slaagt hierin door meerdere computers met parallel elkaar te verbinden

Fiber meettaster

Voor andere toepassingen heeft Werth de Fiber Probe ontwikkeld, een taster met een diameter van 20 µm waarmee boorgaten van 40 µm gemeten kunnen worden. Bij deze meting gaat het om vormfouten op verschillende hoogtes van het boorgat. Doordat de kogel zo klein kan zijn, kan men hiermee ook in diepe boringen meten. Het meten zelf gebeurt niet door de doorbuiging van de schacht te meten, zoals normaal is bij schakelende tasters gebeurt. Werth gebruikt de eigenschappen van glasvezel door licht door de schacht te sturen. Een optisch meetsysteem meet direct de exacte positie van de kogel van de WFP meettaster.
