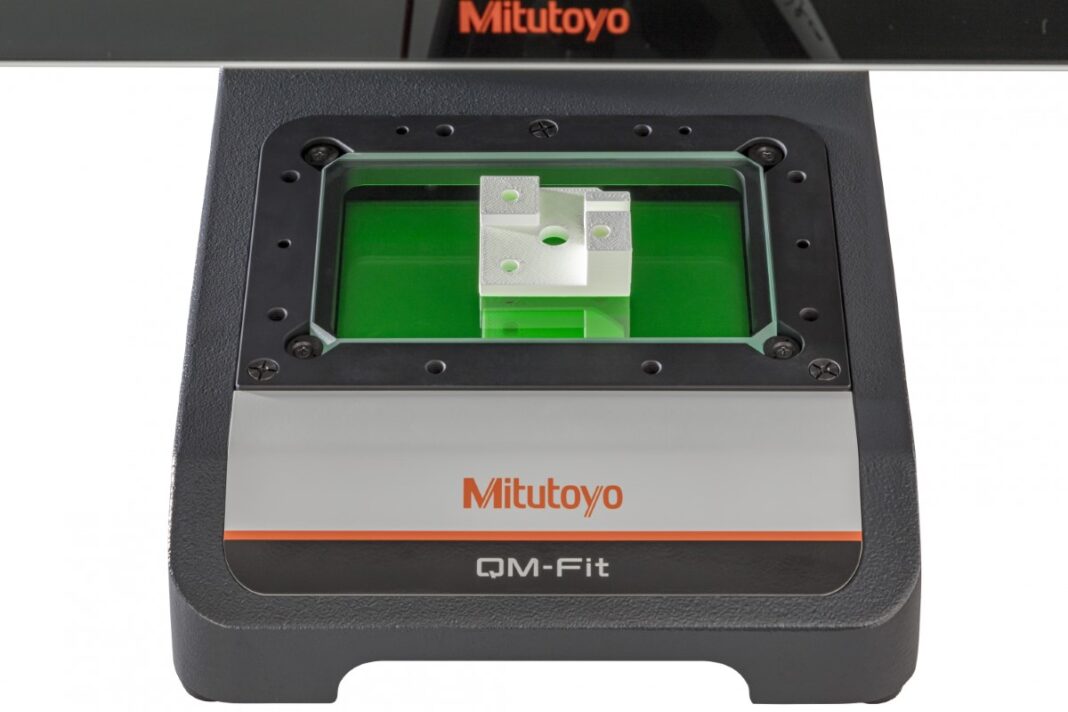

Mitutoyo presenteert met QM-Fit, een compacte, krachtige manuele Vision meetmachine, een alternatief voor de volgende generatie van traditionele profielprojectors. Het meetsysteem is ontworpen voor snelle, nauwkeurige inspectie van kleine en dunne componenten. De intuïtieve bediening verlaagt de drempel om met QM-Fit te gaan meten.
QM-Fit automatiseert uitlijning en visualisatie, waardoor handmatige bediening overbodig wordt. Het levert sneller en consistenter werk en is geschikt als vervanging voor optische comparatoren bij kwaliteitscontrole, inspectie en werkvloer toepassingen.
Snelle meting van kleine onderdelen ongeacht vaardigheidsniveau
Eenvoudige bediening
QM-Fit is ontwikkeld om nauwkeurig meten voor iedereen toegankelijk te maken, ongeacht het vaardigheidsniveau. De gebruikersinterface, bediening via touchscreen en automatische onderdelenherkenning maken het mogelijk om een onderdeel op het platform te plaatsen en direct met meten te beginnen. Het systeem herkent kenmerken zoals cirkels en hoeken automatisch en geeft grafische feedback in real-time.
Directe metingen met automatische herkenning
Het nieuwe meetsysteem van Mitutoyo biedt directe metingen met automatische herkenning, waardoor gebruikers het onderdeel makkelijk op het platform kunnen plaatsen. Het systeem identificeert het werkstuk detecteert cirkels, lijnen en andere elementen zonder de noodzaak van instellen, uitlijnen of handmatig scherpstellen, en start direct met meten. Visuele handleidingen en automatische suggesties verkorten de training en verminderen fouten, terwijl resultaten direct en duidelijk grafisch zijn weergegeven.
Grafisch ondersteunde schuifmaat-snapping
Hogere productiviteit, lagere kosten
Een andere opvallende functie is de grafisch ondersteunde schuifmaat-snapping, waarmee snel en nauwkeurig kan worden gemeten door digitale linialen op randen of geometrieën van onderdelen te klikken (snapping), waardoor het tijdrovend uitlijnen van het dradenkruis bij traditionele projectors overbodig is. De QM-Fit is compact (366 × 407 × 621 mm, 25 kg), geschikt voor elke werkbank, en heeft een ingebouwde pc met 15,6 inch touchscreen. De 20MP kleurencamera, digitale zoom tot 100x, telecentrische lens en 36 mm scherptediepte leveren heldere beelden en scherpe focus. Het systeem biedt betrouwbare en traceerbare metingen: kalibratie tot ±10 µm, herhaalbaarheid binnen 2σ ≤ 4 µm, én ingebouwde traceerbaarheidsfuncties en omgevingscorrectie.
