Aluminium honingbij: 72 uur freeswerk en veel samenwerking

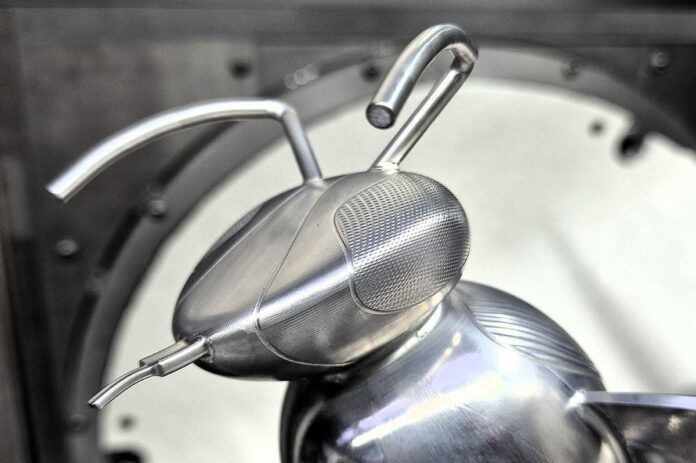

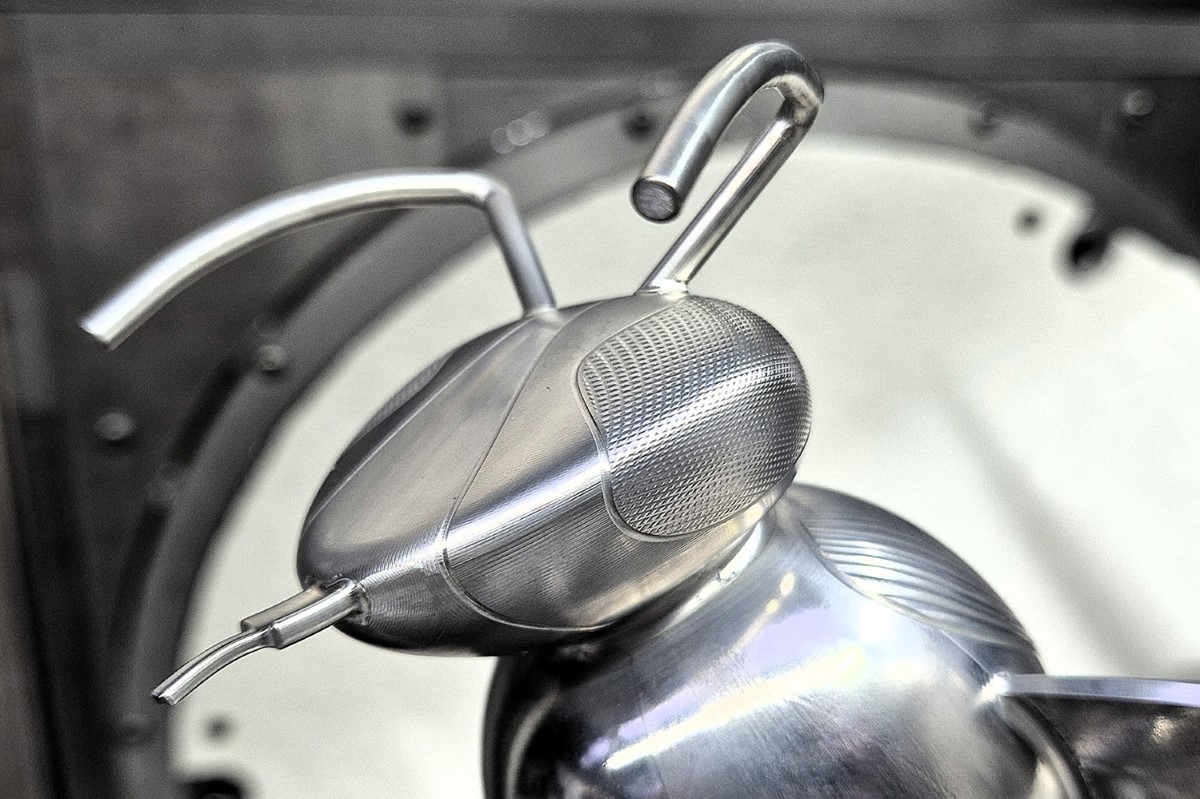

CERATIZIT, GROB, OPEN MIND en TELKO presenteren op de TechniShow op de stand van TELKO en Castrol een uit een 32 kilo zwaar blok aluminium gefreesde honingbij van amper 6 kilogram. Totale freestijd: 72 uur. En heel veel samenwerking tussen de partners om de juiste balans te vinden tussen machine, tooling, strategie, koelsmeermiddel en machine.

Het 3D model voor de bij komt van Kain Borst, applicatie engineer bij Open Mind Technologies Benelux. Met tussenpozen heeft hij vijf jaar aan het 3D model gewerkt, dat dankzij de samenwerking tussen de bedrijven nu tot leven komt. De bij staat hierbij symbool voor de insteek van het Technical Center van Ceratizit: met partners projecten realiseren die klanten inspireren en samenbrengen. “Project Beehive illustreert perfect hoe samenwerking tussen specialisten leidt tot resultaten die afzonderlijk niet haalbaar zijn. Bij zo’n complex werkstuk is samenwerking letterlijk de sleutel”, aldus Tinus Zuetenhorst, directeur Ceratizit Nederland.

Complex freeswerk resultaat van nauwe samenwerking, vakmanschap  en delen van kennis

Geoptimaliseerde freesstrategieën

Kain Borst programmeerde de Grob G350 in hyperMill waarbij bijzondere aandacht werd besteed aan fragiele componenten zoals voelsprieten, poten en vleugels. Deze delicate delen werden met geoptimaliseerde strategieën dusdanig bewerkt dat hun stevigheid zo lang mogelijk behouden bleef. De fijne nabewerkingen vonden plaats nadat het ondersteunend materiaal was verwijderd. De gebruikte programmeermethode resulteerde in een optimale gereedschapsbelasting, waardoor warmte-ontwikkeling en trillingen tot een minimum werden beperkt. Het insect is, na simulatie van de bewerking in hyperMill, uiteindelijk gefreesd op de Grob G350, het vijfassige bewerkingscentrum in het Technical Center van de  gereedschappenfabrikant.

Hoogwaardige verspaningstechnologie

Dankzij de vijfassige interpolatie van de GROB G350 werden vloeiende overgangen en een consistente snijconditie gegarandeerd. Bij de bewerking van dunne elementen lag de focus op minimale gereedschapsdruk om vervorming te voorkomen. Voor de bewerking van gebogen oppervlakken zijn bolkopfrezen met een kleine stepover ingezet om een uniforme oppervlaktekwaliteit te realiseren. Door variatie in freespaden is het bijenlichaam voorzien van een subtiele, natuurlijke textuur, wat resulteert in een goede balans tussen technische precisie en esthetiek. De fijnste details, zoals poten en voelsprieten, van slechts 3 tot 5 mm diameter, vroegen om speciale bewerkingsstrategieën, opspanningen en gereedschapskeuzes.  Michael Falk (Ceratizit) zegt over de Grob G350: “De kinematica van de Grob G350 maakt het mogelijk om aanloophoeken te kiezen die de benodigde gereedschapslengte beperken en tegelijk de koelmiddeltoevoer en spaanafvoer verbeteren. Dat is cruciaal bij labiele structuren zoals de poten en voelsprieten van de honingbij.”

Rol van koelsmeermiddel

De CNC-machine was afgevuld met Castrol Hysol SL 50 XBB van Telko, zoals castroil distributeur Optimol Lubrication sinds kort heet. Volgens Leon Verschuren van Telko is de juiste emulsie cruciaal voor processtabiliteit, maatvastheid en oppervlaktekwaliteit. “Wij noemen onze emulsies daarom vloeibare gereedschappen. Ze bepalen in hoge mate de kwaliteit van het proces en het eindproduct.” Een goede warmteafvoer verhoogt immers de kwaliteit, zowel qua maatvoering als oppervlak, en verlengt de standtijd van de gereedschappen.

De honingbij wordt op de TechniShow (10-13 maart Jaarbeurs Utrecht) getoond op de stand van Telko in hal 11. Bezoekers kunnen hier het hele proces inclusief de gereedschappen, de Grob G350 als ook hyperMill in actie zien. Registreren voor de beurs kan via deze link.
