Het 5-assig ontbramen is een van de highlights in de 2025 release van hyperMill. Na het selecteren van de kanten wordt alle freesbanen automatisch berekend. Daarnaast is er vanaf deze release een nog diepere integratie van het CADCAM pakket met het Hummingbird MES systeem van Open Mind.
Afbramen is in de verspaning dikwijls nog een bewerking die handmatig gedaan wordt. In de nieuwe versie van hyperMill zijn drie nieuwe strategieën voor het 3- en 5-assig ontbramen geïntegreerd,
Drie ontbraam strategieën
De eerste strategie voor het automatisch ontbramen van scherpe kanten aan het werkstuk is 5-assig ontbramen. De strategie ondersteunt zowel een 3-assige als een 5-assige modus, waarbij de bewerking waar mogelijk wordt geïndexeerd. Hetzelfde geldt voor de strategie voor het ontbramen van randen op boringen en kruisende boringen. Een andere strategie in deze context is boringen borstelen, waarbij een speciaal borstelgereedschap kruisende boringen, draden of andere kenmerken ontbraamt of de oppervlaktekwaliteit verbetert. Het bewerkingsproces is verdeeld in verschillende fasen en de bewerkingsparameters zoals spindel, voedingssnelheid, snelheid, koelmiddel en verblijftijd kunnen voor elke fase worden gedefinieerd.
Zeer nauwkeurige oppervlaktemodus

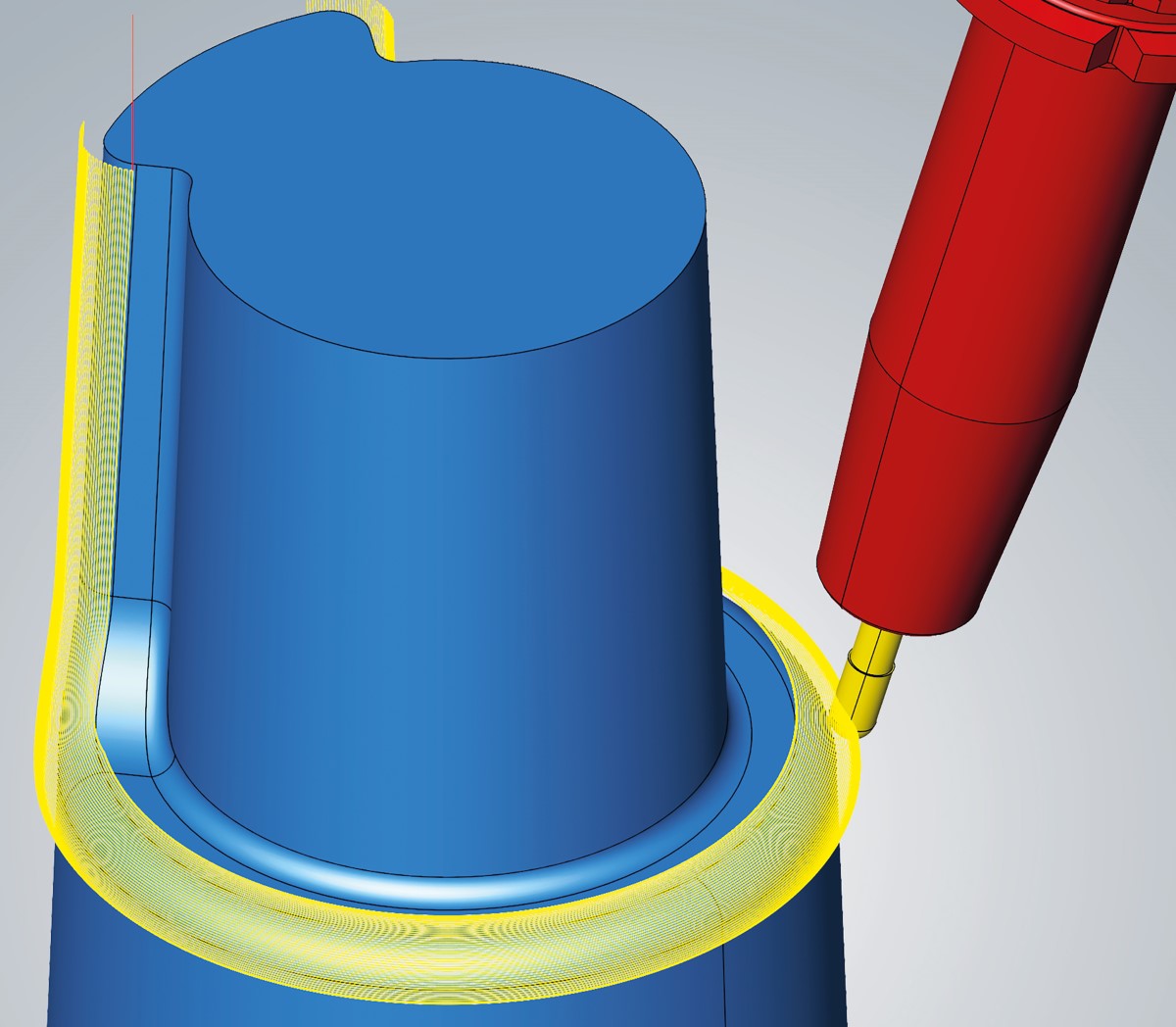

Nieuw is verder dat hyperMill voor 5-assig bewerken een optimale bewerkingsvolgorde van simultaan en geïndexeerde bewegingen berekent, doordat het vooraf de totale gereedschapsbaan analyseert. Automatisch wordt gekozen wanneer het sneller is om te indexeren en wanneer beter om 5-assig simultaan te frezen. Met de nieuwe 5-assige ISO-bewerkingsstrategie kunnen oppervlakken worden bewerkt volgens het verloop van de ISO-lijnen (U en V). Naast de voedingsaanpassing voor krommingen en 3D-radiuscorrectie kan hier een nieuwe zeer nauwkeurige oppervlaktemodus met homogene puntverdeling worden gebruikt.
CNC-draaien
Open Mind heeft verder een nieuw algoritme ontwikkeld voor het frezen van pockets om de efficiency bij het voorfrezen te verhogen. Bij CNC draaien kan men eenvoudig een V-schets maken voor het draaien van contouren van het 3D-model. Afmetingen en toleranties kunnen dan worden gedefinieerd in de V-sketch. Op basis van deze waarden kan de draaicontour naar het midden van de tolerantie worden verplaatst.
Consistenter gereedschapsbeheer
De nieuwe 2025 release van hyperMill is nog dieper geïntegreerd met het eigen MES-systeem van Open Mind, Hummingbird. Gereedschappen kunnen direct vanuit hyperMill geëxporteerd worden, inclusief alle relevante technologische parameters. Deze gereedschappen worden automatisch vergrendeld in hyperMill zodra ze worden overgezet naar Hummingbird. Dit creëert een consistent, veilig en efficiënt proces voor gereedschapbeheer – van het CAM-systeem naar Hummingbird en andere systemen zoals een voorzetapparaat.

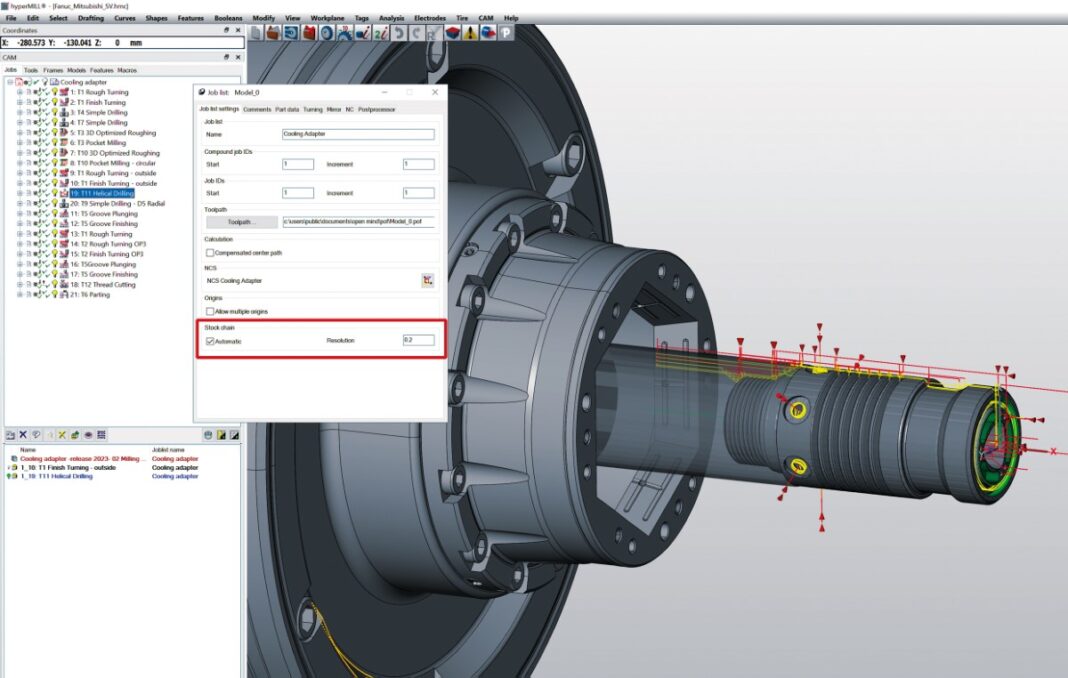

Foto: hyperMill 2025 berekent automatisch de optimale bewerkingsvolgorde
